Descripción
Un medidor de flujo (también llamado caudalímetro) es un instrumento que mide cuánta cantidad de líquido pasa por una tubería en un tiempo determinado.
En palabras simples:
👉 Es como el “contador” del agua o del fluido dentro de una instalación.
En procesos hidráulicos, sirve para:
-
Medir el caudal volumétrico (litros por minuto, m³/h, galones por minuto).
-
Controlar el consumo de agua o aceite hidráulico.
-
Detectar fugas o pérdidas.
-
Optimizar el rendimiento de bombas.
-
Garantizar que un proceso reciba el flujo correcto.
Encuentralo en flujometros caudalimetros:
-
caudalímetro industrial
-
medidor de caudal
-
tipos de medidores de flujo
-
caudal volumétrico
-
sensores de flujo
-
medición de líquidos industriales
-
instrumentos de medición hidráulica
¿Qué es el flujo en un sistema hidráulico?
Antes de seguir, aclaremos algo muy importante.
El flujo es la cantidad de líquido que circula por una tubería en un periodo de tiempo.
Por ejemplo:
-
100 litros por minuto
-
20 m³ por hora
-
50 galones por minuto
Si el flujo es muy bajo, el sistema no trabaja bien.
Si es demasiado alto, puede generar sobrepresión y dañar equipos.
Por eso, la medición de líquidos industriales es fundamental.
¿Cómo funciona un medidor de flujo?
Un medidor de flujo detecta el movimiento del líquido usando diferentes principios físicos. Dependiendo del tipo, puede medir:
-
Velocidad del fluido
-
Diferencia de presión
-
Campo magnético
-
Frecuencia ultrasónica
-
Desplazamiento mecánico
Cada tecnología tiene aplicaciones específicas.
Tipos de medidores de flujo en procesos hidráulicos
A continuación, te explico los principales tipos de medidores de flujo usados en la industria.
1. Rotámetro (Área Variable)
Funciona con un flotador que sube o baja según el caudal.
Ventajas:
-
Económico
-
Fácil de instalar
-
No requiere energía eléctrica
-
Visual y sencillo
Ideal para:
-
Sistemas de agua
-
Procesos simples
-
Control visual rápido

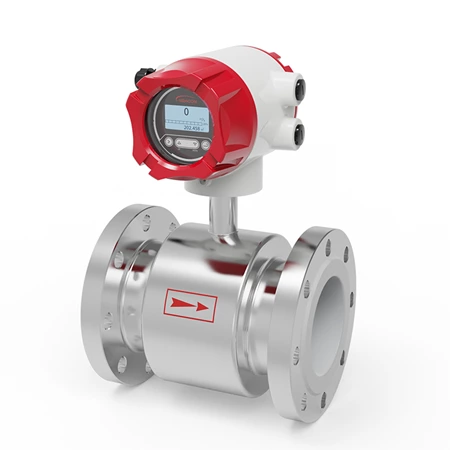

2. Medidor de flujo electromagnético
Usa el principio de inducción magnética. Solo funciona con líquidos conductivos (como el agua).
Ventajas:
-
Alta precisión
-
Sin partes móviles
-
Ideal para líquidos sucios
Aplicaciones:
-
Plantas de tratamiento de agua
-
Sistemas de riego
-
Industria alimentaria
-
Procesos químicos
3. Medidor ultrasónico
Mide el flujo usando ondas sonoras.
Ventajas:
-
Instalación sin cortar tubería (tipo clamp-on)
-
Portátil
-
Alta precisión
Ideal para:
-
Auditorías energéticas
-
Medición temporal
-
Sistemas grandes
4. Medidor de turbina
Tiene una hélice interna que gira con el paso del fluido.
Ventajas:
-
Buena precisión
-
Compacto
-
Respuesta rápida
Usos:
-
Aceites hidráulicos
-
Combustibles
-
Sistemas cerrados
¿Para qué sirve un medidor de flujo en procesos hidráulicos?
Ahora que sabes qué es, veamos su impacto real en la industria.
1. Protección de bombas
Si una bomba trabaja sin el flujo adecuado, puede sobrecalentarse o cavitar.
El medidor alerta cuando el caudal baja peligrosamente.
2. Control de consumo de agua
En industrias con alto uso de agua, medir el caudal permite:
-
Reducir desperdicios
-
Cumplir normativas ambientales
-
Detectar fugas ocultas
3. Dosificación precisa
En procesos químicos o alimentarios, el flujo debe ser exacto para garantizar calidad.
4. Eficiencia energética
Más flujo del necesario = más energía desperdiciada.
Medir permite optimizar.
Aplicaciones industriales más comunes
Un medidor de flujo se usa en:
-
Plantas de tratamiento de aguas residuales
-
Sistemas de riego industrial
-
Minería
-
Industria alimentaria
-
Procesos hidráulicos con aceite
-
Torres de enfriamiento
-
Calderas industriales
-
Sistemas contra incendio
En todos estos casos, el control del caudal volumétrico es clave para la seguridad y eficiencia.
Ficha técnica básica de un medidor de flujo industrial
Aunque cada modelo varía, estas son las especificaciones típicas:
| Parámetro | Especificación típica |
|---|---|
| Rango de medición | 0.1 m³/h hasta 10,000 m³/h |
| Precisión | ±0.5% a ±2% |
| Temperatura de trabajo | -20°C a 150°C |
| Presión máxima | 10 – 40 bar |
| Material del cuerpo | Acero inoxidable / PVC / Hierro |
| Señal de salida | 4-20 mA / Pulso / Digital |
| Grado de protección | IP65 / IP67 |
Comparación entre tecnologías
| Tipo | Precisión | Mantenimiento | Costo | Aplicación |
|---|---|---|---|---|
| Rotámetro | Media | Bajo | Bajo | Sistemas simples |
| Electromagnético | Alta | Muy bajo | Medio-Alto | Agua industrial |
| Ultrasónico | Alta | Muy bajo | Alto | Grandes tuberías |
| Turbina | Alta | Medio | Medio | Líquidos limpios |
Normativas y estándares relevantes
En procesos industriales, los medidores pueden cumplir con:
-
ISO 9001 (calidad)
-
ISO 4064 (medición de agua)
-
Normas ASTM
-
Certificaciones CE
-
Grado IP según IEC
Es importante verificar que el equipo cumpla con normativas si el proceso requiere certificación.
Opiniones técnicas: ¿Realmente vale la pena instalar uno?
Sí.
Un medidor de flujo no es un gasto, es una inversión en:
-
Control
-
Seguridad
-
Eficiencia
-
Prevención de fallas
Muchos sistemas operan “a ciegas” sin medición real. Eso aumenta riesgos.
¿Cómo elegir el medidor de flujo adecuado?
Hazte estas preguntas:
-
¿Qué tipo de líquido voy a medir?
-
¿Es limpio o contiene sólidos?
-
¿Cuál es el rango de caudal?
-
¿Cuál es la presión del sistema?
-
¿Necesito salida digital?
-
¿Es instalación fija o portátil?
En VVA Industrial, ayudamos a seleccionar el medidor correcto según tu aplicación.
Errores comunes al usar medidores de flujo
-
Instalarlo en tramos con turbulencia
-
No respetar tramos rectos antes y después
-
Elegir tecnología incorrecta
-
No calibrarlo periódicamente
-
No considerar temperatura y presión reales
¿Qué pasa si no mido el flujo?
Puede ocurrir:
-
Sobreconsumo de agua
-
Fallas de bomba
-
Bajo rendimiento
-
Multas ambientales
-
Daños en válvulas
-
Procesos fuera de especificación
¿Qué es un medidor de flujo y para qué sirve en procesos hidráulicos? (Resumen claro)
Un medidor de flujo es un instrumento que mide cuánto líquido circula por una tubería.
Sirve para controlar, proteger y optimizar sistemas hidráulicos.
Sin medición, no hay control.
Sin control, no hay eficiencia.
Soluciones en medición de flujo con VVA Industrial
En VVA Industrial comercializamos:
-
Caudalímetros industriales
-
Sensores de flujo
-
Equipos electromagnéticos
-
Medidores ultrasónicos
-
Rotámetros
-
Accesorios y repuestos
Te asesoramos para elegir el equipo correcto según tu industria y presupuesto.
Preguntas Frecuentes (FAQs)
1. ¿Qué es un medidor de flujo y para qué sirve en procesos hidráulicos?
Es un equipo que mide la cantidad de líquido que pasa por una tubería y sirve para controlar, proteger y optimizar sistemas hidráulicos.
2. ¿Cuál es la diferencia entre medidor de flujo y medidor de presión?
El medidor de flujo mide cantidad de líquido en movimiento. El de presión mide la fuerza con la que circula.
3. ¿Todos los líquidos pueden medirse con cualquier medidor?
No. Algunos requieren tecnologías específicas según conductividad, viscosidad o presencia de sólidos.
4. ¿Cada cuánto se debe calibrar?
Depende del uso, pero generalmente una vez al año en aplicaciones críticas.
5. ¿Se puede instalar sin cortar la tubería?
Sí, con medidores ultrasónicos tipo clamp-on.
6. ¿Un medidor de flujo reduce costos?
Sí. Permite detectar fugas, optimizar consumo y evitar fallas.
7. ¿Qué precisión es recomendable?
Para procesos industriales, mínimo ±1%.
