Existen muchos caudalímetro tipos o flujómetros siendo la principal categorización y nombre que reciben por su principio de medición y fluido que miden, por ejemplo un caudalímetro electromagnético hace referencia aun caudalímetro que usa el principio del electromagnetismo para su funcionamiento, así también un caudalímetro de oxígeno hace referencia a un caudalímetro que es utilizado para medir oxígeno.

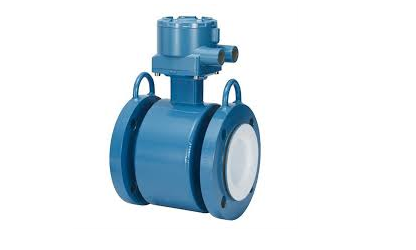

a) Caudalímetro Electromagnético
Conocido También como caudalímetro magnético, los medidores de caudal electromagnéticos detectan el caudal utilizando la Ley de inducción de Faraday. Dentro de un medidor de caudal electromagnético, hay una bobina electromagnética que genera un campo magnético y electrodos que capturan la fuerza electromotriz (voltaje). Debido a esto, aunque pueda parecer que no hay nada dentro de la tubería de caudal de un medidor de caudal electromagnético, se puede medir el caudal.
b) Caudalímetro Ultrasónico
El medidor de caudal ultrasónico es un instrumento de medición sin contacto que utiliza ondas ultrasónicas para medir el caudal de líquido en la tubería. El papel clave es el sensor de caudal ultrasónico. Cuando la onda ultrasónica y el líquido fluyen en la misma dirección o en la dirección opuesta, el la onda ultrasónica se transmite en el líquido. La velocidad de propagación de la onda ultrasónica se acelerará o se ralentizará en consecuencia, por lo que el tiempo de la onda ultrasónica desde el extremo transmisor hasta el extremo receptor cambiará con el cambio de la tasa de flujo del líquido.
c) Caudalímetro Vortex
Respecto al caudalímetro de vórtice de tensión es un tipo de caudalímetro de velocidad. Se basa en la teoría de vórtice de Karman y utiliza cristales piezoeléctricos para detectar la frecuencia de vórtice generada cuando el fluido pasa a través de la columna triangular en la tubería, midiendo así el caudal del fluido. Los caudalímetros Vortex o Medidores de vórtice son ampliamente utilizados en petróleo, productos químicos, industria ligera, calefacción eléctrica y otras industrias .
d) Caudalímetro Coriolis
También llamado caudalímetro másico, consta internamente de dos tubos vibradores en forma de U uno al lado del otro, y el fluido se introduce en el tubo para que fluya hacia adelante a lo largo del tubo, y el tubo obligará al fluido a vibrar hacia arriba y hacia abajo junto con él. Para resistir esta vibración forzada, el fluido le dará a la tubería una fuerza de reacción perpendicular a su dirección de caudal, habrá una diferencia de tiempo de fase en el tiempo sucesivamente. Esta diferencia es proporcional a la magnitud del caudal másico de fluido a través del tubo. El circuito puede detectar el tamaño de esta diferencia de tiempo y se puede medir el tamaño del caudal másico.
e) Caudalímetro Digital
Los flujómetros digitales son dispositivos de alta tecnología con una interfaz de pantalla táctil personalizable. Se utilizan para medir y mostrar cualidades como la tasa de caudal másico, la tasa de caudal volumétrico, la temperatura del gas, la presión atmosférica y la presión del gas.
f) Caudalímetro de Turbina
Caudalímetro de turbina es el tipo principal de caudalímetro de velocidad. Cuando el fluido medido fluye a través del sensor del caudalímetro de turbina, bajo la acción del fluido, el impulsor gira bajo la fuerza y su velocidad de rotación es proporcional a la velocidad de caudal promedio de la tubería. De acuerdo con el principio de inducción electromagnética, se inducirá en la bobina una señal de potencial pulsante, es decir, una señal de pulso eléctrico. La frecuencia de esta señal de pulsación eléctrica es proporcional al caudal de el fluido a medir.
g) Caudalímetro Hidráulico
Los caudalímetros hidráulicos, también conocidos como indicadores de caudal hidráulico, sensores de caudal hidráulico o turbinas de flujo hidráulico, miden el caudal en circuitos hidráulicos o en sistemas de lubricación y refrigeración que utilizan aceite hidráulico. Los indicadores de caudal hidráulico están diseñados para monitoreo continuo o uso intermitente para verificar el rendimiento de las bombas hidráulicas y el ajuste de las válvulas de control de caudal.
h) Caudalímetro Mecánico
También llamado caudalímetro analógico, el tipo de medidor de caudal de agua más común y económico es el tipo mecánico, que mide el caudal haciendo girar una turbina con un diseño de hélice, desviador o rueda de paletas. Estos medidores de caudal de agua mecánicos funcionan midiendo la velocidad del agua que fluye a través de una tubería, lo que hace que una turbina o un pistón giren. El caudal volumétrico de agua es proporcional a la velocidad de rotación de las palas.
i) Rotámetro
Un rotámetro o medidor de área variable es un tubo cónico vertical que se expande de abajo hacia arriba, la gravedad del flotador de sección transversal circular es soportada por fuerzas hidrodinámicas, y el flotador puede subir y bajar libremente dentro del tubo cónico. Se mueve hacia arriba y hacia abajo bajo la acción del caudal y la flotabilidad, y después de equilibrarse con el peso del flotador, se transmite al dial para indicar el flujo a través del acoplamiento magnético. También conocido como caudalímetro tipo flotador . En ingles se le conoce como rotameter.
j) Caudalímetro de Masa Térmica
El medidor de flujo de gas térmico es un instrumento que utiliza el principio de transferencia de calor para detectar el flujo, es decir, se mide según la relación de intercambio de calor entre el fluido en flujo y la fuente de calor (el objeto calentado fuera del fluido o el cuerpo de calentamiento fuera del tubo de medición); mide principalmente gas; los medidores de flujo másico de gas tipo calor se dividen principalmente en dos categorías, a saber, distribución térmica e inmersión (o inserción). En ingles a este sensor se llama Thermal Mass Flowmeter.
k) Caudalímetro Placa Orificio
Medidor de flujo de orificio , también conocido como medidor de flujo de presión diferencial, se compone de una parte de detección primaria (parte de estrangulación) y un dispositivo secundario (transmisor de presión diferencial e indicador de flujo), y es ampliamente utilizado en el flujo de gas, vapor y líquido Medición. El fluido que llena la tubería fluye a través del dispositivo de estrangulación en la tubería, provocando una contracción local cerca del elemento de estrangulación, aumentando la velocidad del flujo y generando una diferencia de presión estática entre los lados aguas arriba y aguas abajo del dispositivo de estrangulación. En ingles a este sensor se llama Flowmeter Orifice Plate.
l) Caudalímetro Medidores de Flujo DP
Medidor de caudal DP presión diferencial o Caudalímetro DP es la tecnología de caudal más común, e incluye caudalímetro de orificio, caudalímetro de cono en V, tubo Venturi y boquilla sónica. Los medidores de flujo DP se pueden usar para medir el caudal de la mayoría de los líquidos, gases y vapor. Los medidores de flujo DP no tienen partes móviles, son versátiles y fáciles de usar. Pero cuando se obstruye, crea una pérdida de presión que afecta la precisión. La precisión de la medición del caudal depende de la precisión del transmisor de presión. En ingles a este sensor se llama Differential pressure flowmeters.
m) Caudalímetro de Desplazamiento Positivo
El flujómetro de desplazamiento positivo es un instrumento que acumula directamente el caudal en función del volumen del fluido descargado. Consta de sala de medición, partes móviles, transmisión y partes de exhibición. Suponiendo que el volumen estándar fijo de la cámara de medición es V, y el volumen estándar fijo del fluido descargado a través del caudalímetro en un cierto intervalo de tiempo es n, el volumen total Q del fluido medido es Q = nV. En ingles a este sensor se llama Positive Displacement Flowmeter.
n) Caudalímetro V-CONE
Respecto al caudalímetro de cono en V es un instrumento de presión diferencial que mide el caudal de fluido en la tubería de acuerdo con la ley de conservación de la masa y la ley de conservación de la energía. Utiliza el efecto de estrangulamiento producido por el cono V en el campo de flujo para medir el flujo mediante la detección de la diferencia de presión aguas arriba y aguas abajo. En comparación con las piezas de estrangulamiento ordinarias, cambia el diseño de estrangulamiento, de estrangulamiento de orificio central a estrangulamiento anular. En ingles se llama V-Cone Flow Sensor.
o) Caudalímetro Tipo Molinetes
El medidor de corriente de agua funciona detectando electrónicamente las revoluciones de un impulsor. El número de revoluciones por unidad de tiempo se puede traducir a la velocidad del flujo de la corriente usando una tabla de conversión. Las varillas del impulsor se han calibrado con precisión en un tanque de canal. El medidor de flujo funciona con baterías de larga duración (incluidas) y se suministra en una caja de plástico corrugado. Este es muy usado en hidroligia para medir velocidades en rios. En ingles a este sensor se llama Water Velocity Meter o Impeller Hydrological River.
p) Caudalímetro Helicoidal Doble
Un medidor helicoidal de doble rotor es un instrumento de medición de alta precisión utilizado para la medición continua del flujo de líquido en tuberías. Este medidor de flujo es la última generación de medidores de flujo de desplazamiento positivo fabricados con tecnología importada. No tiene pulsaciones, ruido extremadamente bajo, alta precisión, alta confiabilidad, amplio rango de medición, pequeña pérdida de presión, fuerte adaptabilidad de la viscosidad y puede medir alta temperatura y alta viscosidad. Líquidos . En ingles se llama Double Spiral Rotor Flow Meter.
r) Caudalímetros Wedge o Caudalímetro de Cuña
Tener en cuenta que el caudalímetro de cuña es un caudalímetro de presión diferencial compuesto por un sensor de cuña, un dispositivo de toma de presión de doble brida y un transmisor de presión diferencial.
Cuando el fluido medido fluye a través del sensor, se generará una diferencia de presión estática Δp proporcional al flujo aguas arriba y aguas abajo de la cuña, y el valor del flujo se puede obtener midiendo la diferencia de presión. . En ingles se llama Wedge Flow Meter.
q) Caudalímetro Multifásico
Por definición un medidor multifásico o polifásico es capaz de medir una mezcla de fluidos en gas como el liquido. Hasta ahora los caudalímetros que hemos hablado aunque pueden medir mezclas , todos deben estar en la misma fase, por ejemplo medir una mezcla de agua con tinte ambos en fase liquida, o una mezcla de oxigeno y nitrógeno ambos en fase gaseosa. Estos modelo son los únicos capaz de medir en 2 fase.
