Descripción
MANÓMETRO DE OXIGENO: Manometro oxigeno medicinal, manometro para tubo de oxigeno
que es un manometro de oxigeno, el manómetro de oxígeno mide la presión en un medio con alto porcentaje en oxígeno, por lo que los manómetros para oxígeno deben estar diseñado para este uso e identificados con un logo que los diferencie.
Un manómetro de oxígeno es un instrumento que sirve para medir la presión del gas oxígeno dentro de un sistema cerrado, como:
-
Cilindros de oxígeno
-
Redes de oxígeno medicinal
-
Equipos industriales
-
Sistemas de soldadura
-
Plantas y procesos especiales
Su función principal es mostrar cuánta presión hay, para trabajar de forma segura y controlada.
👉 Es importante aclarar algo clave:
Un manómetro de oxígeno NO es igual a un manómetro común.
Está diseñado con materiales especiales, porque el oxígeno reacciona fácilmente y puede provocar incendios si se usan componentes incorrectos.
¿Para qué sirve un manómetro de oxígeno?
El manómetro de oxígeno cumple varias funciones muy importantes:
-
Controla la presión del oxígeno
-
Evita sobrepresiones peligrosas
-
Protege equipos y personas
-
Permite un uso eficiente del gas
-
Ayuda a cumplir normas de seguridad
Sin este instrumento, trabajar con oxígeno sería muy riesgoso.
¿Dónde se utiliza un manómetro de oxígeno?
Uso medicinal
En hospitales y clínicas se usa para:
-
Cilindros de oxígeno medicinal
-
Redes centrales de oxígeno
-
Equipos de respiración
Aquí la precisión es vital, porque el oxígeno va directo al paciente.
Uso industrial
En la industria, el manómetro de oxígeno se usa en:
-
Plantas de producción
-
Procesos químicos
-
Sistemas de corte y soldadura
-
Laboratorios
Uso en soldadura y corte
Muy común en:
-
Oxicorte
-
Soldadura oxiacetilénica
-
Talleres metalmecánicos
Aquí el manómetro controla la presión exacta para que la llama sea estable y segura.
Manómetro (manometro de oxigeno medicinal)
Un manómetro es un instrumento que se utiliza para medir la presión. Desde el comienzo de los tiempos modernos, se han desarrollado numerosos dispositivos para medir las presiones y el grado de vacío: estos instrumentos de medición se denominan a veces sensores de presión, a veces sondas (para el grado de vacío). El manómetro es un instrumento de medición de presión, destinado en principio a medir presiones cercanas a la presión atmosférica. El término «manómetro» se refiere más bien, en su significado actual, a instrumentos de medición de columnas de líquido.
Se utiliza una sonda manométrica para medir la presión en el vacío; Existen varias categorías dependiendo de la presión, que pueden ir desde vacío industrial o grueso hasta vacío ultra alto. Los campos de aplicación de los diferentes aparatos de medición de presión se superponen en parte; así, combinando varios instrumentos, es posible medir presiones en un espectro continuo que varía de 10 a 10 −11 mbar. Próximamente se comercializará un nuevo manómetro que podrá medir un vacío de hasta 10 −13 mbar.
Manómetro para Oxígeno, manometro para oxigeno medicinal o manometro de oxigeno medicinal
El manómetro para Oxígeno es aquel manómetro que me mide la presión con un alto porcentaje en oxígeno por lo que el manómetro debe estar diseñado para este uso. Normalmente deben estar identificados mediante algún símbolo y deben estar libre de cualquier aceite para evitar riesgos de explosión o inflamación. Los manómetros para oxigeno suelen ser manómetros con sensor de galgas extensiométricas ya que este tipo de sensor presenta una buena estabilidad en el tiempo y repetibilidad de la medida. No olvidemos que la precisión se cuantifica mediante la repetibilidad y la exactitud mediante el error.
Además de una adecuada Exactitud y Precisión para el proceso de medición de la presión, cuando la trazabilidad de las mediciones realizadas con el Manómetro para Oxigeno sea un requisito, es necesario que el Manómetro para Oxígeno incluya un Certificado de calibración emitido por un Laboratorio Acreditado por ENAC según ISO 17025.
Debido a la fuerte propiedad oxidante del oxígeno, se requiere un manómetro especial para medir la presión del manómetro oxígeno-oxígeno. Existen reglas e indicadores claros para los manómetros de oxígeno en China. En una palabra, hay dos aspectos: no entrar en contacto con productos derivados del petróleo en la producción de piezas y control de montaje con el cartel rojo de prohibición de aceite en la esfera.
La seguridad del manómetro de oxígeno depende principalmente de si todo el proceso de producción del fabricante se realiza estrictamente de acuerdo con las regulaciones nacionales aplicables. En la actualidad, muchos fabricantes utilizan un manómetro general después de limpiarlo con tetracloruro de carbono como manómetro de oxígeno, lo que fácilmente puede provocar accidentes de seguridad. Por lo tanto, se sugiere que al elegir el manómetro de oxígeno, elija un buen fabricante.
El modelo de manómetro de oxígeno tiene YO-60, YO-100, YO-150, etc., y el rango de presión es de 0 a 60 MPa.
La principal diferencia entre el manómetro de oxígeno y el manómetro general es si el medidor de oxígeno es un medidor de prohibición de aceite. Es decir, la verificación final del manómetro de montaje es verificar la presión del instrumento con gas o agua. Y el manómetro ordinario se controla con aceite, porque el oxígeno no puede encenderse automáticamente, pero tiene propiedades que favorecen la combustión, por lo que es necesario prohibir el uso de aceite.
Partes del manometro de oxigeno o partes de manometro de oxigeno
Regulador de presión
Un regulador de presión para cilindros de gases medicinales es un dispositivo que se utiliza para regular la presión del oxígeno proveniente de un cilindro de oxígeno. A menudo se utiliza en hospitales, clínicas y atención domiciliaria para suministrar oxígeno a pacientes con afecciones respiratorias.
Está unido a la válvula del cilindro de oxígeno y regula la presión del oxígeno que sale del cilindro según las necesidades del paciente. Convierte la alta presión del oxígeno en el cilindro en una presión constante y controlada para su entrega al paciente.
El regulador de presión generalmente está equipado con un dial graduado que permite ajustar el flujo de oxígeno suministrado.
Existen diferentes reguladores de presión: reguladores de presión de tornillo o reguladores de presión de pinza. partes del manometro de oxigeno
Los diferentes reguladores de presión.
Los reguladores de presión son dispositivos que se utilizan para regular la presión de los gases provenientes de un cilindro o tanque de gas. Los reguladores de presión se pueden clasificar en dos categorías principales: reguladores de presión de tornillo y reguladores de presión de yugo.
Los reguladores de presión de tornillo se fijan a la botella de gas atornillando un accesorio en la válvula de la botella. Este tipo de regulador de presión se usa comúnmente para cilindros de gas más pequeños, como los que se usan para soldar o para suministrar oxígeno medicinal. Los reguladores de presión de tipo tornillo son relativamente fáciles de instalar y usar y, a menudo, son menos costosos que los reguladores de presión de tipo yugo.
Los reguladores de presión de yugo se conectan al cilindro de gas mediante un yugo que se ajusta alrededor de la válvula del cilindro. Este tipo de regulador de presión se utiliza generalmente para bombonas de gas de mayor tamaño, como las que se utilizan en la industria o para gases de soldadura.
Los reguladores de presión de yugo son generalmente más robustos que los reguladores de presión de tornillo y pueden soportar presiones más altas. También son más precisos a la hora de regular la presión de salida del gas.
¿Cómo funciona un regulador de presión?
El regulador de presión generalmente consta de tres partes principales: un cuerpo regulador, un manómetro de entrada y un manómetro de salida.
El cuerpo del regulador está diseñado para acoplarse al cilindro de gas medicinal y se conecta tanto al manómetro de entrada como al manómetro de salida. El manómetro de entrada mide la presión del cilindro de gas medicinal antes de la regulación, mientras que el manómetro de salida mide la presión del gas en la salida del regulador.
El regulador de presión ayuda a regular la presión de salida del gas a un nivel constante y seguro, lo cual es importante para garantizar el suministro eficiente y seguro de gas medicinal a los pacientes. Por lo general, están disponibles en varios tamaños y configuraciones para satisfacer las necesidades específicas de los diferentes tipos de gases médicos y caudales de oxígeno necesarios para los pacientes.
Usando un regulador de presión
Estos son los pasos para usar un regulador de presión con un cilindro de gas medicinal:
- Asegúrese de que la botella esté segura y protegida.
- Cierre la válvula de la botella girando la manija en el sentido de las agujas del reloj.
- Conecte el regulador de presión al cilindro atornillando el conector del regulador de presión a la válvula del cilindro.
- Abra lentamente la válvula de la botella girando la manija en sentido antihorario.
- Mire el manómetro para asegurarse de que la lectura de presión sea correcta.
- Ajuste la presión de salida deseada girando la perilla reguladora de presión.
- Conecte la manguera o mascarilla a la salida del regulador de presión.
- Abra lentamente el flujo de oxígeno o la válvula MEOPA para comenzar a usar el gas.

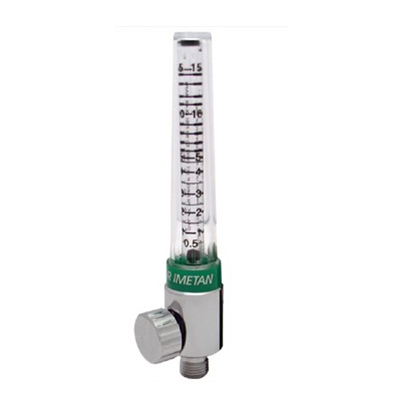

Manómetro de oxígeno 0-15L/min
Medidor de flujo de gas médico con cuerpo de latón
El medidor de flujo de gas medicinal se utiliza principalmente en sistemas de suministro de gas de centros médicos, salas de emergencia, habitaciones de pacientes y ambulancias.
Es un instrumento indispensable para la terapia de emergencia y pacientes hipóxicos para inhalación. Los medidores de flujo de gases medicinales tienen la función de humidificar y filtrar oxígeno o aire medicinal. Tiene caudales precisos para la medición, fácil de usar y seguro. En el domo de presión y se prueba la precisión, lo que garantiza la seguridad del paciente, la precisión es ±10% del valor mostrado. Calibrado a una presión de entrada de 50 psi.
- El medidor de flujo de gas medicinal incluye un medidor de flujo de oxígeno y un medidor de flujo de aire médico.
- El medidor de flujo de aire/oxígeno médico está disponible en tres opciones de 0-5 LPM, 0-10 LPM, 0-15 LPM para adultos y terapia pediátrica.
- El etiquetado codificado por colores ISO o EE. UU. (NFPA) facilita la identificación del gas.
- Uso principal para oxígeno y aire medicinal, otros gases como CO2 y N2O disponibles bajo pedido.
- Fabricado en versión de configuración simple o dual para permitir el suministro de gas dual e independiente utilizando una sola fuente de gas.
- Cada caudalímetro debe estar equipado con sondas específicas para cada gas y debe conectarse únicamente a la salida de gases medicinales correspondiente.
- Incluye BS, DIN, AFNOR, JIS, OHMEDA, DISS, CHEMETRON, etc. El tamaño del conector es estándar de 1/8″.
- El oxígeno médico está hecho de cobre, procesamiento de precisión CNC.
- El tubo de flujo y el cuerpo del humidificador son de plástico policarbonato muy resistente, la bola es de acero inoxidable
- Resistencia a altas temperaturas
- Contrapresión compensada y calibrada a 50 psi
Digital pressure gauges // E2 // D2 // C2
Precisión 0,5% – Unidades de medida: bar, mbar, kPa, MPa, PSI, kg/cm² – Conexión G1/4 » – Protección IP67 – Funda protectora de goma – Compatible con aire, agua y aceites hidráulicos
Rápido y versátil
– Adecuado para análisis y pruebas a corto plazo
así como para mediciones continuas
– 12 rangos de presión, 3 clases de precisión
– 6 unidades de presión conmutables
bar / mbar, kPa / MPa, PSI, kg/cm², mH2O, inH2O
– Velocidad de medición 10 ms
Funcionamiento en condiciones extremadamente duras
– Pantalla digital retroiluminada,
altura de los dígitos del valor real 15 mm,
gráfico de barras con función de puntero máximo,
la pantalla se puede girar 270° axialmente
Fácil lectura a gran distancia
– Superficie resistente al aceite y la suciedad
– Grado de protección IP67
– Resistencia a las vibraciones (5 g hasta 500 Hz)
– Resistencia a los golpes (25 g durante 11 ms)
Manómetro con muelle tubular Versión en acero inoxidable. Modelos 232.50, 233.50
Características del manometro para tanque de oxigeno
■ Muy elevada resistencia a cargas dinámicas y choques
■ Construcción completamente en acero inoxidable
■ Homologación Germanischer Lloyd
■ Rangos de indicación hasta 0 … 1.600 bar
Versión
EN 837-1
Diámetro en mm
63, 100, 160
Clase de exactitud
DN 63: 1,6
DN 100, 160: 1,0
Rangos de indicación
DN 63: 0 … 1 a 0 … 1.000 bar
DN 100: 0 … 0,6 a 0 … 1.000 bar
DN 160: 0 … 0,6 a 0 … 1.600 bar
así como todas las gamas correspondientes para presión
negativa y sobrepresión negativa y positiva
Carga de presión máxima
DN 63: Carga estática: 3/4 x valor final de escala
Carga dinámica: 2/3 x valor final de escala
Carga puntual: valor final de escala
DN 100, 160: Carga estática: valor final de escala
Carga dinámica: 0,9 x valor final de escala
Carga puntual: 1,3 x valor final de escala
Temperatura admisible
Entorno: -40 … +60 °C, instrumentos sin relleno
-20 … +60 °C en instrumentos con relleno de
glicerina 1)
Medio de
medición: +200 °C máx, instrumentos sin relleno
+100 °C máximo en instrumentos con relleno 1)
Influencia de temperatura
En caso de desviación de la temperatura de referencia en el
sistema de medición (+20 °C):
máx. ±0,4 %/10 K del valor final de escala correspondiente
Tipo de protección
IP65 según IEC/EN 60529
Conexión a proceso
Acero inoxidable 316L (DN 63: 1.4571), conexión radial
inferior o dorsal excéntrica, DN 63 dorsal central
DN 63: rosca macho G ¼ B, llave 14
DN 100, 160: rosca macho G ½ B, SW 22
Elemento sensible
Acero inoxidable 316L
Forma circular o helicoidal
Mecanismo
Acero inoxidable
Esfera
Aluminio, blanco, subdivisión negra,
DN 63 con tope
Aguja
Aluminio, negro
Caja
Acero inoxidable, con disco de seguridad en el perímetro de
la caja a las 12 horas (DN 63) y en la parte dorsal de la caja
(DN 100 y 160),
Rango de indicación ≤ 0 … 16 bar; ventilable y nuevamente
obturable para compensación de la presión interior
Mirilla
Cristal de seguridad laminado (NG 63: policarbonato)
Anillo
Aro bayoneta, acero inoxidable
Líquido de relleno (modelo 233.50)
Glicerina 99,7 %
(Glicerina 86,5 % con un rango de indicación ≤ 0 … 2,5 bar)
Opciones
■ Conexiones a proceso alternativas
■ Juntas (modelo 910.17, véase hoja técnica AC 0
■ Acoplamiento de separador véase programa resumido
separadores
■ Sistema de medición Monel (modelo 26x.50, no en
DN 160 conexión dorsal)
■ Borde frontal o dorsal, acero inoxidable
■ Borde frontal, acero inoxidable pulido
■ Brida tipo coche con brida, acero inoxidable pulido
■ Temperaturas ambientes -40 °C: relleno de silicona
■ Indicación de valor límite para DN 100 y 160, véase hoja
técnica SP 09.03
■ Instrumento con contactos eléctricos, véase modelo
PGS23.1×0, hoja técnica PV 22.02
■ Manómetro con señal de salida eléctrica, véase modelo
PGT23.1×0, hoja técnica PV 12.04
Manómetro De Oxígeno Médico
Material
Policarbonato + Cobre
rango ajustable
0-15 LPM
Adaptador de admisión
Ohmeda, DISS, Chemetron, DIN, BS, FS se adaptan.
CE e ISO disponibles
Material: aluminio, cobre y PVC.
Artesanía: tratamiento de pulido electrolítico, superficie lisa.
2 años de garantía
Medidor de flujo de cuerpo delgado
Disponible en aluminio anodizado o cuerpo de latón cromado.
Tubos de policarbonato para máxima durabilidad.
Contrapresión compensada
Calibrado a 50PSI
Rango de flujo: 0-15 LPM
Ventajas Del Manómetro De Oxígeno Médico
El material de policarbonato y el material de latón tienen la mayor durabilidad y vida útil.
Indicaciones Del Manómetro De Oxígeno Médico.
El regulador de oxígeno médico se utiliza para respirar oxígeno en el hospital o en el hogar y debe conectarse a un cilindro de gas medicinal de alta presión para disminuir la presión de salida y proporcionar una baja presión estable para su uso.
El manómetro indica el nivel de presión de la botella de gas.
El regulador de oxígeno se compone de un medidor de flujo, un manómetro, un puerto de salida de oxígeno, un plato de marea y una válvula de control de flujo.
Manómetro De Oxigeno MG-C6 Western
Modelo : MG-C6
Marca: WESTERN
Procedencia: EEUU
Aplicación o fin del Producto: Manómetro de oxígeno cromado con alta precisión de 15 LPM, 1-1/2” OD y con salida posterior de 1/8” NPT. Tiene por objetivo medir la presión del oxígeno contenido en el cilindro.
Flujómetro y manómetro
Un flujómetro y manómetro trabajando en conjunto son instrumentos esenciales en sistemas de fluidos, como en procesos industriales y de laboratorio. El flujómetro mide la tasa de flujo de un líquido o gas, proporcionando datos sobre la cantidad de fluido que pasa a través de una sección transversal por unidad de tiempo. Por otro lado, el manómetro mide la presión del fluido en el sistema. Al usar ambos dispositivos juntos, se obtiene una comprensión completa del comportamiento del fluido, ya que la presión y el flujo están interrelacionados. Esta combinación permite un control y monitoreo precisos, optimizando la eficiencia y seguridad del sistema.
Diferencias entre el flujómetro y manómetro
Tipos de MANÓMETRO DE OXIGENO, manometro de oxigeno partes y más fluidos
Disponemos de tipos de medidores de flujo, flujómetro de agua, manometro de oxigeno portatil, manometro de oxigeno de alta presion, manometro de oxigeno industrial, manometro para tanque de oxigeno, manometro de oxigeno infra, manometro de oxigeno y acetileno, caudalímetros volumétricos y masicos, que son ampliamente utilizados en las industrias, balon de oxigeno con manometro, manometro para tanque de oxigeno medicinal, manometros de oxigeno medicinal, manometro de oxigeno precio, manometro de oxigeno precio. manometro oxigeno medicinal, manometro para balon de oxigeno, maquinas de oxigeno con regulador manómetro y gafas o mascarilla en un botiquín de una clinica dental y la funcion
Detector de amoniaco Caudalimetro woltman
Contadores de agua inteligentes
Rotametro
Caudalimetro Ultrasonico
Caudalimetro Vortex
Caudalimetro Coriolis
Caudalimetro Digital
Caudalimetro De Turbina
Caudalimetro Hidraulico
Caudalimetro Mecanico
Caudalimetro Electromagnetico
Caudalimetro De Masa Termica
Caudalimetro Placa De Orificio
Caudalimetro Medidores De Flujo Dp
Caudalimetro De Desplazamiento Positivo
Caudalimetro V-Cone
Caudalimetro Tipo Molinetes
Caudalimetro Helicoidal Doble
Caudalimetro Wedge O Caudalimetro De Cuña
Caudalimetro Multifasico
Medidor de agua precio
Caudalimetro agua
Caudalimetro mecanico
Lugares donde Adquirir un Flujómetro de Oxígeno, manometro oxigeno medicinal, manometro para balon de oxigeno:
Puedes alquilar o comprar un MANÓMETRO DE OXIGENO, manometro para tanque de oxigeno en distintos lugares. Nuestra empresa tiene distintos lugares donde hacemos la distribución del MANÓMETRO DE OXIGENO: Perú, Lima, callao, Arequipa, trujillo y Piura, ECUADOR: Guayaquil, Quito, Ambato, cuenca, santo domingo, manta, duran, loja, Santa Elena y Machala, CHILE: Santiago, Concepción y Valparaíso, Colombia: Bogotá, Medellín y Cali, Bolivia: La Paz, Cochabamba y Santa Cruz, Argentina: Buenos Aires, Rosario y Córdoba, Brasil: Sao Paulo, Río de Janeiro, Rio Grande do Sul y Santa Catarina, mercado libre, ebay, amazon , homer, sodimac, alibaba, México: Ciudad de México, Nuevo León, Campeche y Jalisco, Venezuela, Costa Rica, Cuba, Dominica, El Salvador, Granada, Guatemala, Guyana, Haití, Honduras, Jamaica, Nicaragua, Panamá, Paraguay, Asunción, Venezuela, Caracas , Ciudad Guayana VALENCIA CIUDAD BOLÍVAR ,MARACAY ,BARQUISIMETO, Uruguay, Montevideo, Salto Paysandú, España, República Dominicana, Puerto Rico, Barbados. manometro de oxigeno precio perú, cuanto cuesta un manometro de oxigeno, precio de manometro de oxigeno, manometro de oxigeno de baja presion. manometro de oxigeno farmatodo
